FTE(Fault TolerantEthernet)容錯以太網,是霍尼韋爾過程控製係統的過程控製網絡,負責的是控製部分和監控管理部分,是過程控製係統中十分重要的網絡。

• 網絡的硬件構成:交換機、網線、網卡。

說明:

交換機是Cisco的一對,

網線(網線頭)分成兩種顏色黃色和綠色,

網卡(集成或插入在各個節點中)雙口或兩個單口網卡。

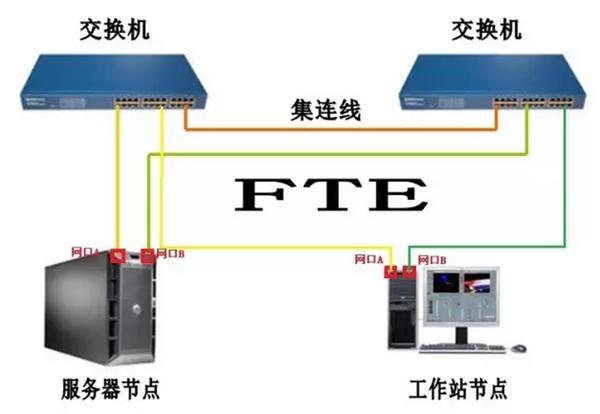

FTE網中的每個節點都有兩個網口,用兩根不同顏色的網線,一根黃色網線用於連接一個網口和其中的一台交換機,另一根綠色網線用於連接另一個網口和另一台交換機。(如下圖)

兩個交換機之間有一根集連線連接,用於完成兩個交換機之間數據傳輸(集連線相關知識可百度)

這樣的網絡結構有兩個優點:

1、任意兩個節點都可以有四條路徑(A-A、B-B、A-B、B-A自己可以在白紙上畫畫)。

2、多點容錯,因為有四條路徑,所以如果有一條、兩條甚至三條損壞,還可以保證兩個節點之間能夠聯絡。

• 軟件構成(霍尼韋爾申請的FTE軟件)

FTE軟件封裝在霍尼韋爾的軟件包中,在各個節點(服務器、操作站)軟件安裝過程中默認選中安裝。網絡中的其它霍尼韋爾節點(C300控製器、SM控製器等)硬件中封裝對應軟件功能(其它廠家硬件、或未裝有FTE軟件的電腦不具有FTE網絡功能,為非FTE節點)。

裝有(封裝)FTE軟件,成為真正FTE節點具有以下兩個功能:

1、  通訊速度快,由於在FTE網中任意兩個節點都有四條通訊路徑A-A、B-B、A-B、B-A,這個軟件會在通訊時發ms級的偵聽信號,偵聽四條路徑哪條速度zui快、質量,確定後使用這條路徑通訊,偵聽持續,也就是雖然有四條物理冗餘路徑,但實際就是走一條的路徑。

2、  切換時間短,如果在通訊過程中發現正在使用的路徑不是的了,比如原來用A-A通訊,持續的偵聽信號發現A-A不是*路徑網絡要切換到當前質量的路徑如A-B.

如上圖,由紅線路徑切到綠線路徑,兩條路徑的公共部分不動,部分網絡切換,所以切換速度很快。
