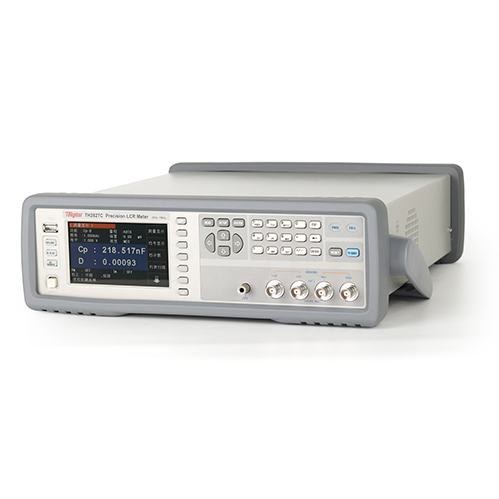

同惠TH2827C型精密LCR數字電橋是一款集高精度、多功能、便攜性於一體的專業級測試設備,廣泛應用於電子元件、電路板、電源等領域的電感、電容、電阻參數測量。其憑借卓越的性能和廣泛的應用領域,深受電子工程師的喜愛。
一、產品特點
1. 高精度測量:同惠TH2827C型精密LCR數字電橋的基本精度高達0.05%,能夠準確測量電感、電容、電阻等參數,確保測試結果的準確性和可靠性。其電感測量範圍從0.001μH到999.9H,電容測量範圍從0.001pF到9999.9μF,電阻測量範圍從0.001Ω到99.99MΩ,滿足各種複雜測試需求。
2. 高測試速度:該產品的測試速度非常快,最高可達每秒3次(在特定條件下),大大提高了測試效率,縮短了測試周期。
3. 大屏幕顯示:儀器配備了一個4.3寸的TFT液晶顯示屏,顯示效果清晰細膩。同時,中英文可選的操作界麵也大大提升了使用的便捷性。
4. 多種測試模式:同惠TH2827C支持多種測量模式,包括串聯、並聯、自動等模式,用戶可以根據實際測試需求選擇合適的模式進行測量。
5. 內置補償功能:儀器具有內置補償功能,可對測試線、測試夾具等進行補償,進一步提高測量精度。
6. 豐富的接口:產品提供了RS232C、USB、LAN、HANDLER、GPIB、DCI等多種接口,能夠滿足自動分選測試、數據傳輸和保存的各種要求。
7. 數據存儲與導出:儀器內部帶有非易失性存儲器,可存儲多組測試數據和儀器設定文件。同時,測量數據還可以直接保存到外部U盤,方便用戶進行數據分析和處理。
二、產品功能
1. 變壓器參數測試:同惠TH2827C型精密LCR數字電橋集成了變壓器測試功能,能夠測試初/次級電感、初/次級直流電阻、互感、初次級電容等變壓器常見參數,提高了測試效率。
2. 平衡測試功能:該儀器還具有平衡測試功能,能夠用於測試電路或元件的平衡性,確保電路或元件的穩定性和可靠性。
3. 電壓或電流的自動電平調整(ALC)功能:儀器具有ALC功能,能夠根據測試需求自動調整電壓或電流的電平,確保測試的準確性和穩定性。
4. V、I測試信號電平監視功能:同惠TH2827C能夠實時監視測試信號的電壓和電流電平,方便用戶了解測試過程中的信號狀態。
三、應用領域
同惠TH2827C型精密LCR數字電橋廣泛應用於電子元件、電路板、電源等領域的測試。在電子元件測試中,它可以用於測量電阻、電容、電感等被動元件的阻抗參數和性能分析;在電路板測試中,可以對印製電路板上的電子元件進行快速測試與分析;在電源測試中,可以測量電源濾波電容、電感等參數,優化電源設計。此外,該儀器還可以用於醫療器械測試、實驗室研究等領域。
同惠TH2827C型精密LCR數字電橋以其高精度、高速度、大屏幕顯示、多種測試模式、內置補償功能、豐富的接口以及數據存儲與導出等特點,成為了電子工程師進行電感、電容、電阻參數測量的首選工具。無論是在實驗室還是現場測試中,它都能夠為用戶提供高效、準確的測試解決方案。
