2024-11-28

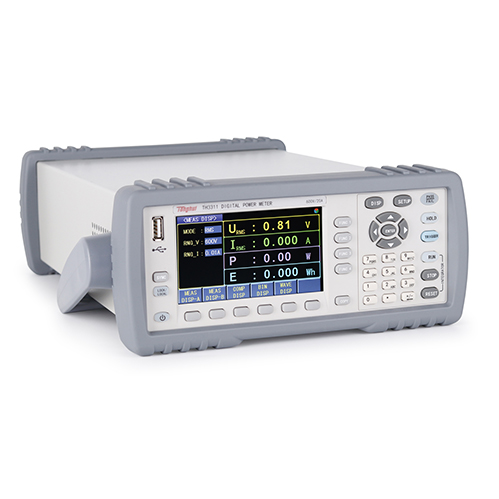

TH3300係列數字功率計是一款高性能的測試儀器，采用PLL鎖相環技術實現快速同步采樣，具有寬電流測量範圍和高頻率測試範圍。該儀器可測量包含交直流成分的輸入信號，測試電壓可達600V，測試電流覆蓋幾微安至40Arms，功率測試範圍廣泛。其配備4.3英寸彩色液晶屏，提供多種顯示模式和諧波分析功能，適用於家電、工業、照明及新能源等領域的功率能效測試。
1、技術特點：
- 采用PLL鎖相環技術實現快速同步采樣，提供更快的測試速度和更高的測量精度。
2、應用領域：
- 家電：電視機、冰箱、空調、洗衣機、吸塵器、熱水器等功率能效測試。
- 工業：電機、馬達、變壓器、充電器、電源等功率測試。
- 自照明：照明電器、LED燈具等功率測試。
- 新能源：光伏組件、電動汽車、風能等功率測試。
3、技術規格：
- 電流測試範圍：廣泛，從幾微安到40Arms均可測量，支持交直流成分的輸入信號。
- 頻率範圍：基頻範圍為DC/45Hz-420Hz，帶寬達到21kHz，提供寬頻響特性。
- 顯示器：24位色4.3英寸480×272彩色液晶屏，支持中英文界麵。
4、顯示模式：
- 多種顯示風格：傳統四窗口顯示和全參數全屏顯示，滿足不同測試需求。
- 輸入信號波形顯示：電壓與電流可同時或分別顯示，便於分析測試數據。
5、諧波分析：
- 提供諧波分析功能：以列表、柱狀圖等多種方式顯示諧波數據，幫助用戶深入了解信號質量。
- 數據記錄功能：支持定時記錄測試數據並直接保存為CSV格式，便於後續分析和處理。
6、係統設置與通訊接口：
- 係統設置：支持顯示數據比較功能，方便用戶進行多參數比較。
- 通訊接口：提供RS232、RS485、USB HOST、USB DEVICE、SCPI、MODBUS等多種通訊接口，滿足不同的數據傳輸需求。
7、TH3300數字功率計性能特點
1、快速測量與高精度：
- PLL鎖相環技術：實現快速同步采樣，提供更快的測量速度和更高的測量精度。
- 數據更新率：高達8次/秒（50Hz），確保實時性。
2、寬電流測量範圍：
- 測量範圍廣泛：從幾微安到40Arms，滿足不同電流等級的測試需求。
- 精度：電流測量精度達到0.15%讀數+0.2%量程+1個字，確保測量結果的準確性。
3、高頻測試與寬頻響：
- 高頻率測試範圍：基頻範圍DC/45Hz-420Hz，帶寬達到21kHz，支持高頻信號的測試。
- 寬頻響特性：確保在寬頻率範圍內保持穩定的測試性能。
4、輸入信號波形顯示：
- 電壓與電流波形顯示：支持同時或分別顯示輸入信號的電壓和電流波形，便於分析信號特征。
- 帶諧波的波形顯示：提供帶諧波的波形顯示功能，幫助用戶深入了解信號質量。
5、多種諧波分析顯示方式：
- 顯示方式多樣：諧波分析數據可以以列表、柱狀圖等多種方式顯示，滿足用戶的不同需求。
- 諧波柱狀圖：提供直觀的諧波柱狀圖顯示方式，便於用戶快速識別諧波成分。
6、數據記錄與通訊接口：
- 數據記錄功能：支持定時記錄測試數據並直接保存為CSV格式，方便後續分析和處理。
- 通訊接口豐富：提供多種通訊接口，方便用戶與其他設備進行數據傳輸和集成。
7、小機箱設計與便攜性：
- 小機箱設計：便於機架安裝，節省空間。
- 便攜性：淨重僅為3kg，便於攜帶和移動。
8、多型號可選：
- 型號多樣：提供TH3311、TH3312、TH3321、TH3331四個型號供用戶選擇，滿足不同測試需求。
- 定製化服務：可根據用戶的具體需求進行定製化服務，提供更個性化的測試解決方案。
TH3300數字功率計以其快速測量、高精度、寬電流測量範圍、高頻測試與寬頻響等性能特點，在家電、工業、自照明及新能源等領域得到了廣泛應用。同時，其豐富的顯示模式、諧波分析功能以及數據記錄與通訊接口等特性，也為用戶提供了更加全麵、便捷的測試體驗。
