3係列MDO混合域示波器以其強大的功能和靈活性在電子測試和測量領域得到了廣泛應用。其中，高級觸發功能是3係列MDO混合域示波器的重要特性之一，它為用戶提供了精確捕獲和分析複雜信號的能力。以下是對3係列MDO混合域示波器高級觸發功能的詳細介紹。

一、概述

高級觸發功能是示波器的一種重要特性，它允許用戶根據信號的特定特征設置觸發條件，從而精確捕獲和分析感興趣的信號。3係列MDO混合域示波器的高級觸發功能不僅支持傳統的觸發模式，如邊沿觸發、脈寬觸發等，還提供了更加複雜和高級的觸發選項，如邏輯觸發、串行數據觸發、並行數據觸發等。這些高級觸發功能使得用戶能夠更準確地捕獲和分析複雜信號，提高測試效率和準確性。

二、示波器高級觸發功能詳解

1、邊沿觸發

邊沿觸發是示波器中最基本的觸發模式之一。它允許用戶根據信號的上升沿或下降沿來設置觸發條件。在3係列MDO混合域示波器中，邊沿觸發功能得到了進一步優化，用戶可以根據需要設置觸發電平、觸發方向（上升沿或下降沿）以及觸發後的采集時間等參數。

2、脈寬觸發

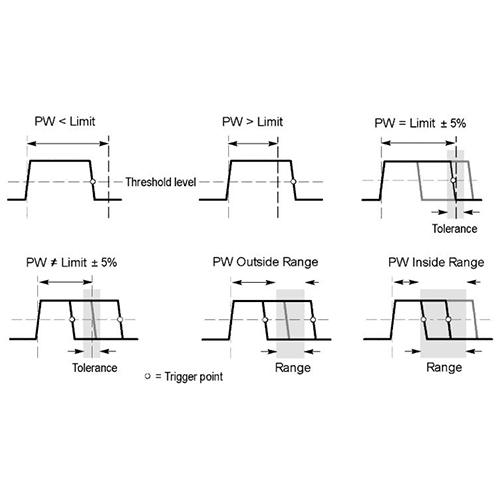

脈寬觸發允許用戶根據信號的脈衝寬度來設置觸發條件。在3係列MDO混合域示波器中，用戶可以設置脈寬觸發的閾值、脈寬範圍以及觸發後的采集時間等參數。這種觸發模式對於分析具有特定脈衝寬度的信號非常有用，如PWM（脈衝寬度調製）信號。

3、邏輯觸發

邏輯觸發是3係列MDO混合域示波器提供的一種高級觸發功能。它允許用戶根據多個數字信號的邏輯狀態來設置觸發條件。例如，用戶可以設置當某個信號為高電平，而另一個信號為低電平時觸發采集。邏輯觸發功能在調試複雜的數字係統時非常有用，因為它可以幫助用戶快速定位感興趣的信號事件。

4、串行數據觸發

串行數據觸發是3係列MDO混合域示波器的另一項高級觸發功能。它允許用戶根據串行數據包的特定特征來設置觸發條件，如數據包的內容、數據包的長度、數據包的起始位或停止位等。這種觸發模式對於分析串行通信協議的數據包非常有用，如I2C、SPI、UART等。

5、並行數據觸發

並行數據觸發允許用戶根據多個並行數據線的狀態來設置觸發條件。在3係列MDO混合域示波器中，用戶可以設置並行數據觸發的數據模式、數據值範圍以及觸發後的采集時間等參數。這種觸發模式對於分析並行數據總線上的信號非常有用，如內存總線、處理器總線等。

6、條件觸發

條件觸發是一種更加複雜的觸發模式，它允許用戶根據多個觸發條件的組合來設置觸發條件。在3係列MDO混合域示波器中，用戶可以創建多個觸發條件，並設置它們之間的邏輯關係（如與、或、非等），從而實現對複雜信號的精確捕獲和分析。

7、定時觸發

定時觸發允許用戶根據時間間隔來設置觸發條件。在3係列MDO混合域示波器中，用戶可以設置定時觸發的間隔時間、觸發次數以及觸發後的采集時間等參數。這種觸發模式對於分析周期性信號或需要定時采集的信號非常有用。

三、高級觸發功能的應用

1、調試複雜係統

在調試複雜的電子係統時，高級觸發功能可以幫助用戶快速定位和分析感興趣的信號事件。例如，當係統出現故障時，用戶可以使用邏輯觸發功能來捕獲多個數字信號的邏輯狀態，從而確定故障的原因和位置。

2、分析串行通信

在分析串行通信協議時，高級觸發功能可以幫助用戶捕獲和分析串行數據包的內容。例如，用戶可以使用串行數據觸發功能來捕獲I2C總線上的數據包，並分析數據包的內容、長度和格式等。

3、測試高速數字電路

在測試高速數字電路時，高級觸發功能可以幫助用戶精確捕獲和分析高速信號的時序和波形。例如，用戶可以使用並行數據觸發功能來捕獲內存總線上的並行數據信號，並分析數據的讀寫時序和波形特征。

4、優化電源管理

在優化電源管理係統時，高級觸發功能可以幫助用戶捕獲和分析電源信號的動態變化。例如，用戶可以使用條件觸發功能來捕獲電源信號在不同負載條件下的波形和參數變化，從而優化電源管理係統的性能和穩定性。

四、使用技巧與注意事項

1、合理設置觸發條件

在使用高級觸發功能時，用戶需要根據信號的特征和測試需求合理設置觸發條件。如果觸發條件設置得過於複雜或不合理，可能會導致無法正確捕獲和分析信號。

2、注意觸發後的采集時間

觸發後的采集時間是示波器的一個重要參數，它決定了示波器在觸發後能夠采集到的信號長度。用戶需要根據信號的周期和特征來合理設置觸發後的采集時間，以確保能夠采集到完整的信號波形。

3、利用示波器的其他功能

3係列MDO混合域示波器不僅提供了高級觸發功能，還提供了豐富的其他功能，如波形測量、頻譜分析、協議解碼等。用戶可以根據需要利用這些功能來進一步分析和處理捕獲到的信號。

4、定期維護和校準

為了確保示波器的準確性和可靠性，用戶需要定期對示波器進行維護和校準。這包括清潔示波器的探頭和接口、檢查示波器的性能指標以及進行必要的校準操作等。

泰克3係列示波器的高級觸發功能為用戶提供了精確捕獲和分析複雜信號的能力。通過合理利用這些高級觸發功能，用戶可以更高效地調試複雜係統、分析串行通信協議、測試高速數字電路以及優化電源管理係統等。同時，用戶也需要注意合理設置觸發條件、注意觸發後的采集時間以及利用示波器的其他功能來進一步分析和處理信號。
