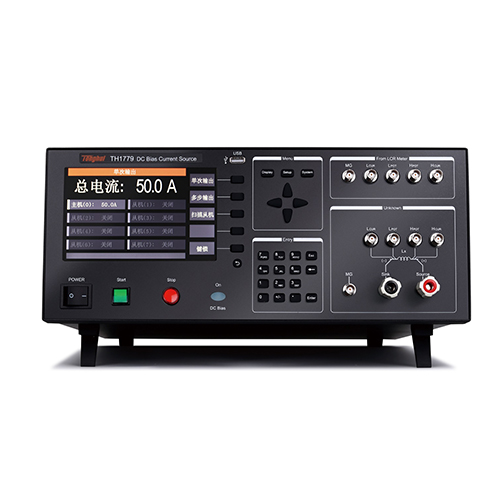

TH1779直流偏置電流源是同惠電子推出的一款高性能測試設備,專為磁性電感的交直流疊加測試及需要大電流的測試場合設計。以下是關於TH1779直流偏置電流源的性能特點及附件的詳細總結:
1、性能特點:
高功率輸出:TH1779能提供單台0.1-50A的恒流輸出,並可通過主從機並機方式將最大輸出電流提升至400A,滿足大功率測試需求。
高精度與高頻響應:采用新一代交直流疊加測試原理,適應高精度、高頻化的測試要求,頻率響應範圍達0Hz-2Mz。
智能控製:內置高性能嵌入式MCU,能迅速響應主從機的狀態或故障並實時指示,支持5種控製模式,包括實體按鍵、腳踏開關、總線等多種啟動及停止控製方式。
靈活擴展性:支持最多8台聯機,提供主/從機控製模式,具有靈活的可裁剪性及可擴展性,適應不同規模的測試需求。
用戶友好界麵:配備7英寸800×480 RGB TFT LCD全圖形化顯示屏,支持中英文界麵,操作便捷。
多種輸出模式:提供單一電流、步進掃描兩種電流輸出方式,滿足不同測試場景的需求。
2、附件:
隨機附件:
TH26004E-1偏流源連接電纜
TH26004E-2偏流源連接電纜
TH1779-0150A、TH1779-02150A、TH1779-03300A偏流源測試電纜
TH26034控製電纜
TH26023B LCR聯機屏蔽線
選配件:
TH26061A直插器件偏流測試夾具
TH26061B底電極器件偏流測試夾具
TH26061C、TH26061D底電極測試夾具
這些附件和選配件:提供了全麵的連接和測試解決方案,確保TH1779直流偏置電流源能在各種測試環境中穩定、高效地運行。
3、應用領域:
TH1779直流偏置電流源廣泛應用於電感器/電抗器直流特性分析、鐵芯/鐵氧體材料飽和特性分析以及其他材料的直流特性分析等領域。
同時,它還能作為磁性材料分析時的磁化電流源,為磁性材料的研究和測試提供穩定可靠的電流源。
4、技術規格:
顯示與操作:7英寸TFT LCD屏,全圖形化界麵,支持實體按鍵和腳踏開關兩種控製方式。
電流範圍:單機0-50A,並機可達400A,電流步進範圍0mA-50A,分辨率高達100mA。
頻率響應:0Hz-2MHz,支持測量頻率1kHz-2MHz。
其他參數:最大輸出電壓16V,連續加載最大電流時間可達2-3小時不間斷輸出。
5、環境要求:
工作溫度:正常工作0℃-55℃,參比工作23(±5)℃。
工作濕度:正常工作<90%RH,參比工作<80%RH。
運輸環境:溫度0℃-55℃,濕度<93%RH。
6、電源要求:
電源電壓AC 220V/10V(±10%),頻率50Hz/60Hz(±5%)。
功耗方麵,待機功耗≤100VA,滿載功耗為1.5kVA。
7、物理特性:
體積為430(W)×177(H)×585(D)mm,淨重26.5kg,便於搬運和安裝。
TH1779直流偏置電流源以其高性能、高精度、高可靠性和用戶友好的特點,在電子元器件測試領域具有廣泛的應用前景。通過提供全麵的附件和選配件,以及靈活的控製和擴展功能,它能夠滿足不同規模和複雜度的測試需求,為科研和生產提供有力的支持。
