2024-11-18

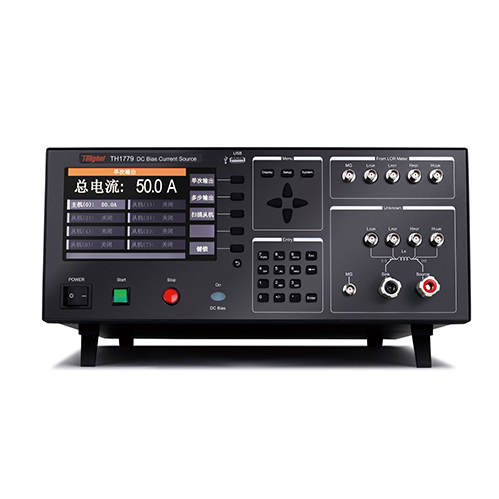

同惠電子的元器件參數測試儀-電感偏流測試係統，特別是TH1779直流偏置電流源的技術參數。以下是關於TH1779直流偏置電流源技術參數的詳解：
1、基本技術參數：
型號：TH1779
顯示：7英寸800×480 RGB TFT LCD屏，全圖形化界麵
操作：實體按鍵+腳控開關
量程：50A
電流步進範圍：0mA-50A，分辨率100mA
測量頻率：支持1kHz-2MHz
電流上升/下降時間：1A/s-20A/s
掃描調整最小步進：100mA
最大輸出電壓：16V
最大允許直流電阻/電感量：需參照用戶手冊計算
2、啟動及停止控製方式：
START/STOP實體按鍵、總線、腳踏開關
3、連續加載能力：
最大電流時間：2-3h，不間斷輸出
4、功能特點：
儀器故障自檢
中英雙語
從機軟開關
實時操作
SCPI指令集
RS232、SlaverLink接口
5、工作環境：
溫度：正常工作0℃-55℃，參比工作23(±5)℃，運輸環境0℃-55℃
濕度：正常工作＜90%RH，參比工作＜80%RH，運輸環境＜93%RH
6、電源要求：
電源電壓：AC 220V/10V（±10%）
頻率：50Hz/60Hz（±5%）
功耗：待機≤100VA，滿載1.5kVA
7、物理規格：
體積：430（W）×177（H）×585（D）mm（非在機櫃體積）
重量：26.5kg（非在機櫃重量）
8、附件與選配件：
隨機附件：包括不同類型的偏流源連接電纜和測試電纜
選配件：直插器件偏流測試夾具、底電極器件偏流測試夾具等
9、應用領域：
電感器/電抗器直流特性分析
鐵芯/鐵氧體材料飽和特性分析
其他材料的直流特性分析
10、性能特點：
提供單台0-20A恒流輸出
最多支持6台聯機，最大120A恒流輸出
主/從機控製模式，靈活的可裁剪性及可擴展性
精細的電流步進
0Hz-2MHz頻率響應
單一電流、步進掃描兩種電流輸出方式
圖形化操作，中英文界麵
兩種SCPI指令模式，適應性強
5種控製模式
11、元件與信號電平的相關性：
元件數值與信號電平的大小有關，特別是高K值的陶瓷電容器和高導磁率的電感器。
12、直流偏置電流對電感的影響：
磁性電感會隨著疊加的直流偏置電流的增加而減小。
TH1779直流偏置電流源是一款功能強大、技術先進的測試設備，適用於高精度、高頻化的測試要求，具備多種控製模式和操作便捷性，適用於磁性電感的交直流疊加測試及需要大電流的測試場合。同時，它還提供了豐富的附件和選配件，以滿足不同用戶的測試需求。
文章來源數字電橋
|
||||
|
||||
 |
